3D-Modellierung und Geländedarstellung des Altersheim Drei Tannen

Projektdaten

• Standort: Wald, Schweiz

• Gebäudetyp: Pflegeheim

• Projektgröße: 12260 m²

• Tools/Software: ArchiCAD

• Teamgröße: 6 BIM Modellierer, 1 Projektmanager

• Lieferzeit: 10 Werktage (2D + 3D)

Datengrundlage

• Unstrukturierte und georeferenzierte Punktwolke im .e57 Format

• Panoramabilder

• Text-Dokument mit Höhenkoten des Geländes

Tools/Software unseres Partners

• Leica RTC 360 und Leica Cyclone Register 360

Gelieferte Daten

• 3D-Modell in LOG 300 als .pla und .ifc-Dateien

• 2D Pläne als .dwg und .pdf:

  • Dachdraufsicht

  • Grundrisse

  • Geländemodell

  • 4 Fassadenansichten

  • 2 Schnitte

• 3D-Geländemodell als .pla- und .ifc-Datei




Altersheim 1

Altersheim 2

Altersheim 3

Altersheim 4

Altersheim 5

Altersheim 6

Altersheim 7

Altersheim 8

Altersheim 9

Altersheim 10

Altersheim 11

Altersheim 12

Altersheim 13

Altersheim 14

Altersheim 15

Altersheim 16

Altersheim 17

Altersheim 18

Projektbeschreibung Altersheim Drei Tannen

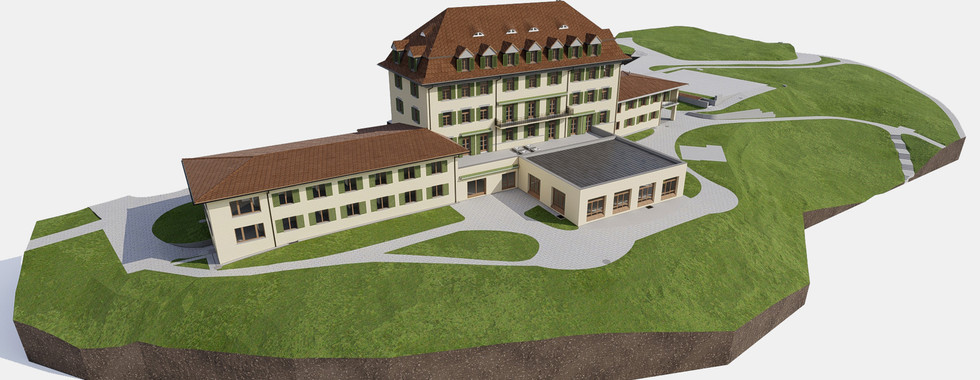

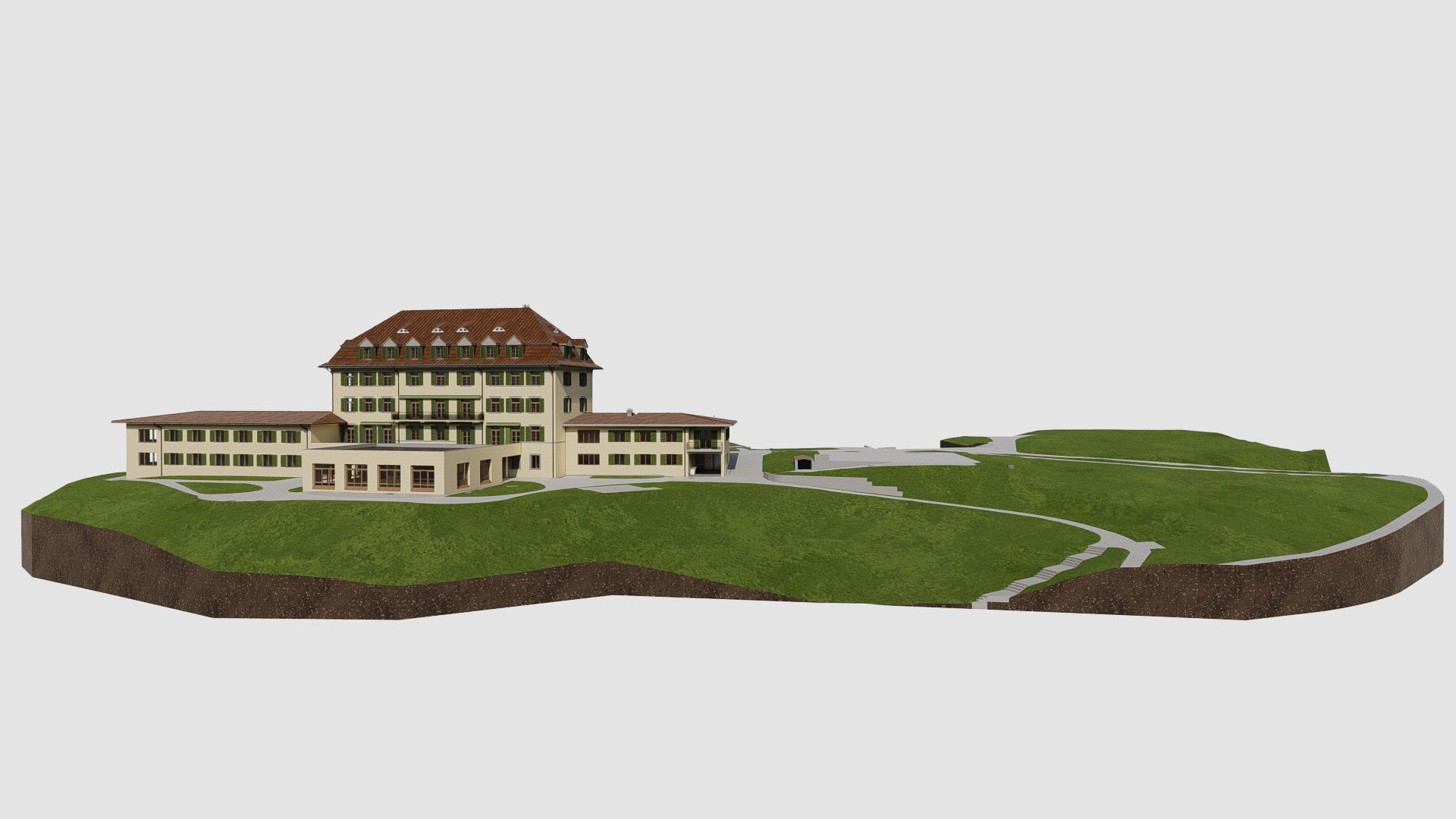

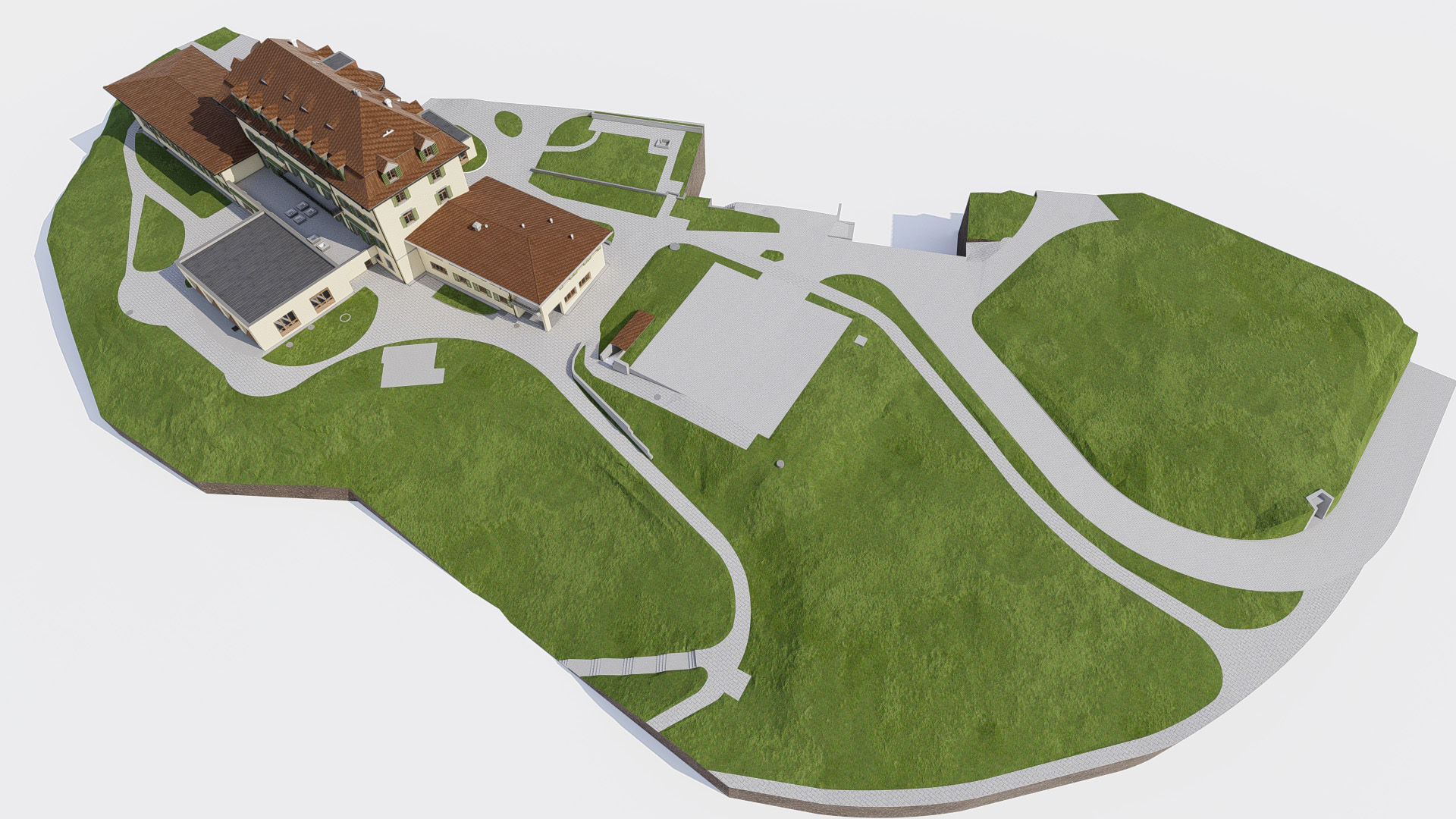

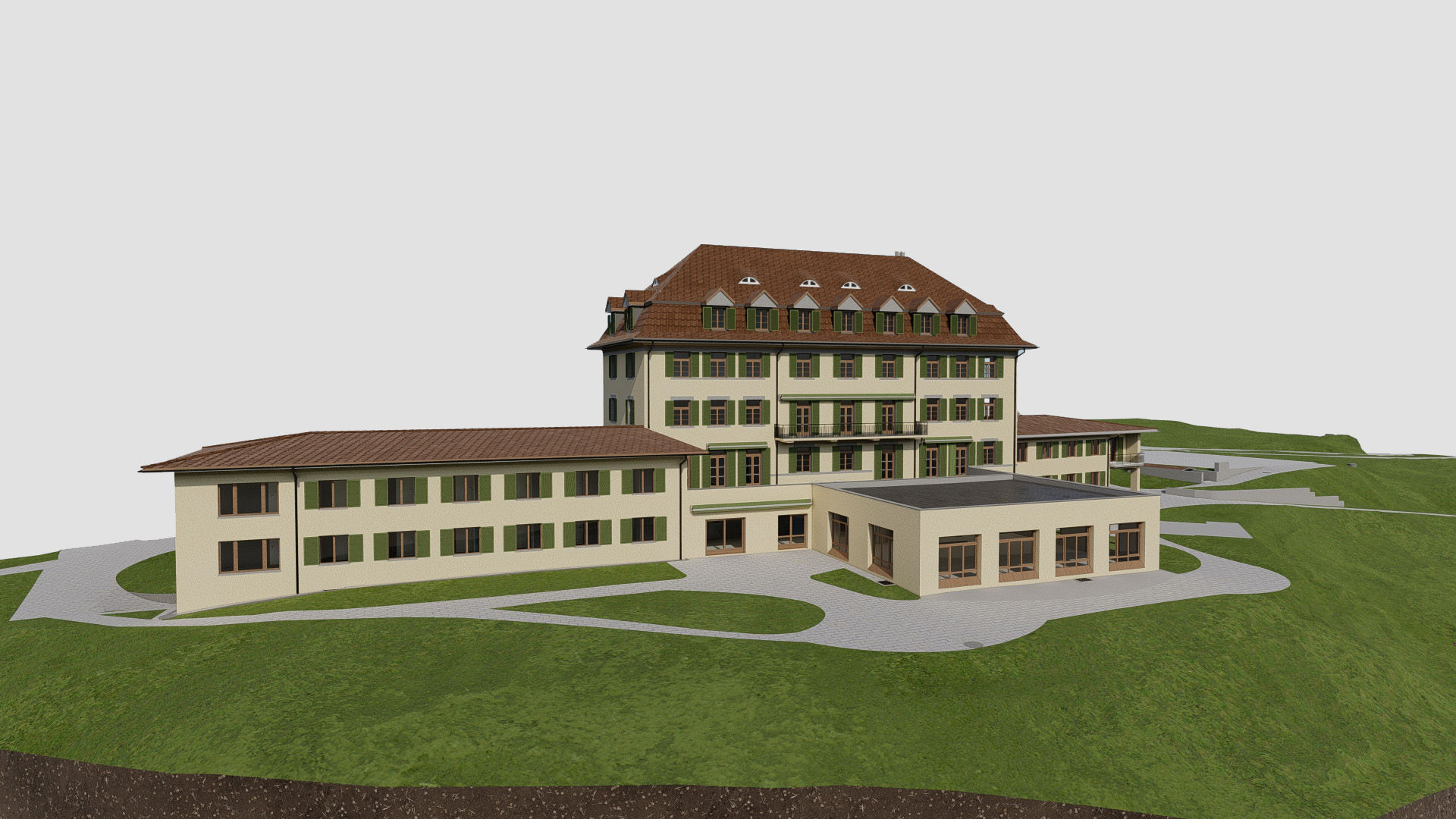

Das Altersheim Drei Tannen in Wald, Schweiz, besteht aus einem siebengeschossigen Haupttrakt, zwei zweigeschossigen Seitenflügeln und zwei eingeschossigen Anbauten, die von weitläufigen Grünflächen umgeben sind. Eine detaillierte Modellierung des Geländes und der Zufahrtswege war daher ein wichtiger Teil des Modellierungsprozesses, um das Gebäude wiederzugeben und realitätsgetreu in seine Umgebung zu integrieren.

Verwendung des 3D-Modells:

Das Modell des Altersheim Drei Tannen dient als Grundlage für die Neugestaltung des Gebäudes. Die beiden Seitenflügel werden abgerissen, während der zentral gelegene Haupttrakt erhalten und umfassend saniert wird.

Ein besonders wichtiges Element war der Dachstuhl, der ein hohes Maß an Detailtiefe erforderte, um die konstruktiven Elemente korrekt zu modellieren.

Zusätzlich musste ein 2D-Geländeplan mit Höhenlinien im Abstand von 20 cm erstellt werden - eine zeitintensive Aufgabe, da eine große Zahl an Höhenpunkten übertragen werden musste.

Herausforderungen während des Modellierungsprozesses:

Die Interpretation der ursprünglichen Bausubstanz war komplex. Insbesondere im Kellergeschoss, wo verzogene Wände und unregelmäßige Strukturen den Modellierungsprozess erschwerten.

Was macht das Projekt besonders?

Das Projekt zeichnet sich durch die komplexe Geländemodellierung und die Nutzung mehrerer Datenquellen aus, darunter Punktwolke, Panoramabilder und topografische Daten aus einer Textdatei, die dann in ein Modell zusammengeführt wurden.

Wurden innovative Methoden oder Lösungen angewandt?

Ja. Wir kombinierten Punktwolke, Panoramabilder und topografische Daten, um das Gelände zu modellieren.

Dieser integrierte Ansatz ermöglichte sowohl im 3D-Modell als auch den 2D-Plänen eine außergewöhnlich hohe und verlässliche Genauigkeit.

Welche Erkenntnisse wurden für zukünftige Projekte gewonnen?

Die Arbeit mit komplexem Gelände und verformten Strukturen hat erneut gezeigt, wie wichtig eine sorgfältige Abstimmung der Projektbeteiligten und der präzise Umgang mit den Vermessungsdaten ist.

Das Projekt war zugleich eine wertvolle Gelegenheit, die Workflows für die Modellierung unregelmäßiger Geometrien und Topografien gezielt weiterzuentwickeln und zu optimieren.

Bereits nach 10 Werktagen konnten 3D-Modell und 2D-Pläne übergeben werden.
